曦智天枢
PACE® 2

光电混合计算加速卡

  • 8bit

    光计算输出精度

  • 128x128

    最大光学计算核心

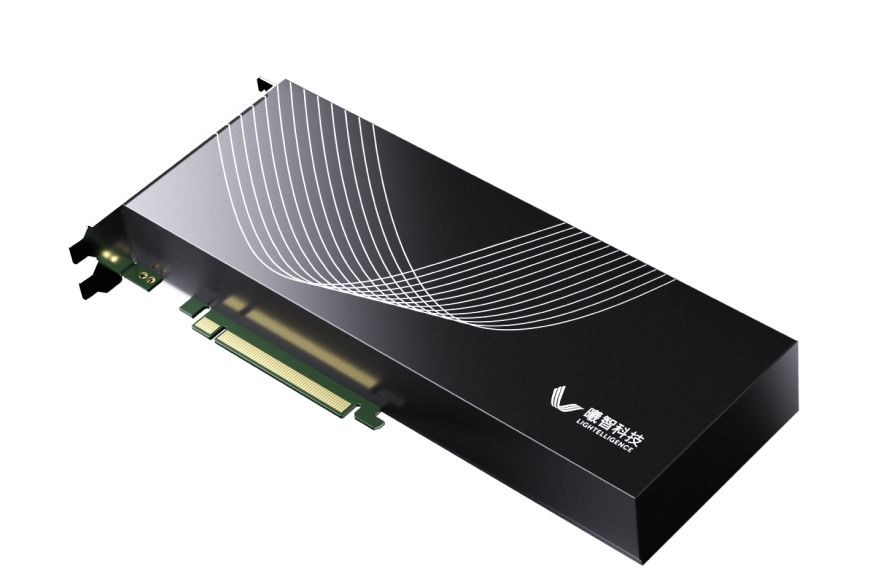

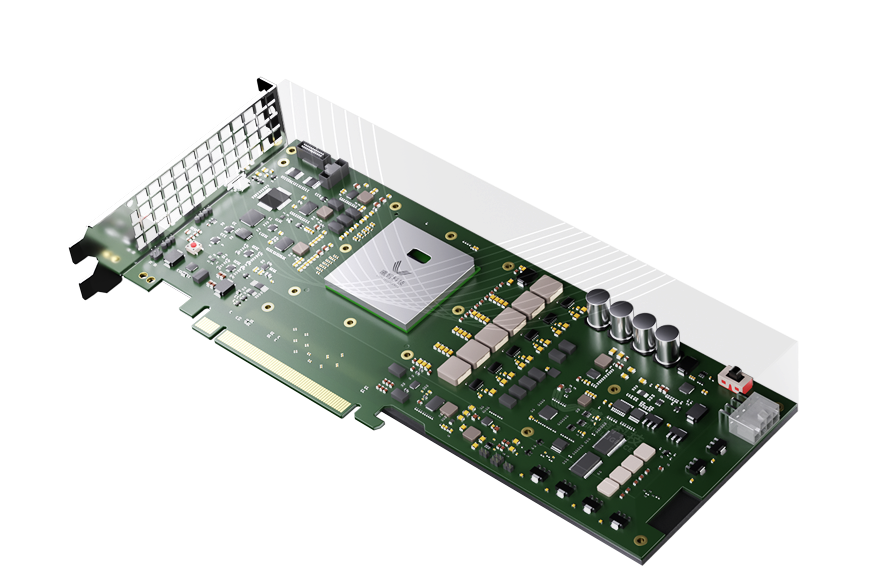

b1_产品透视02.png b1_产品透视01.png
  • 3D TSV先进封装技术

  • 光子器件数量超4万个

SCROLL

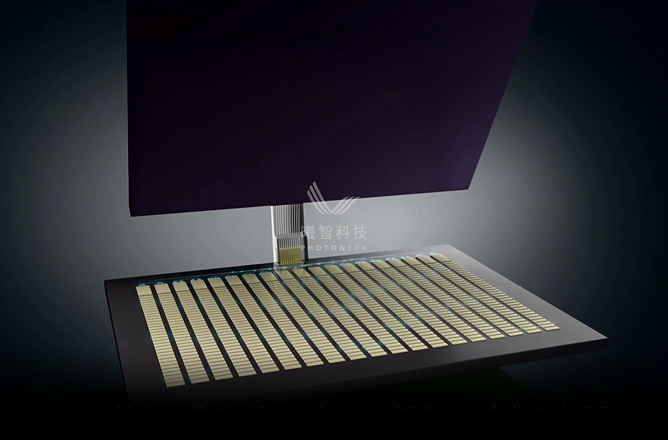

产品概述

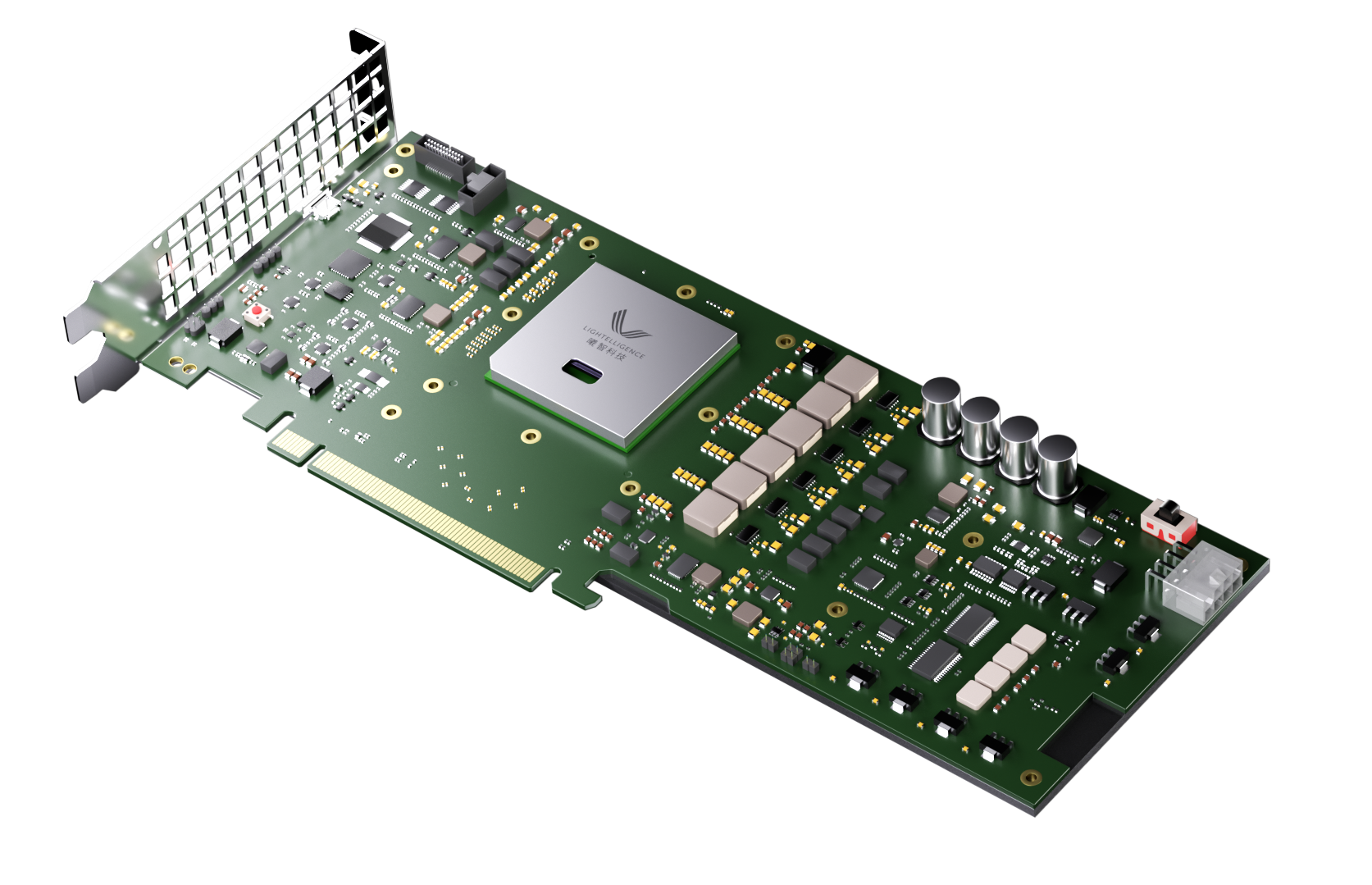

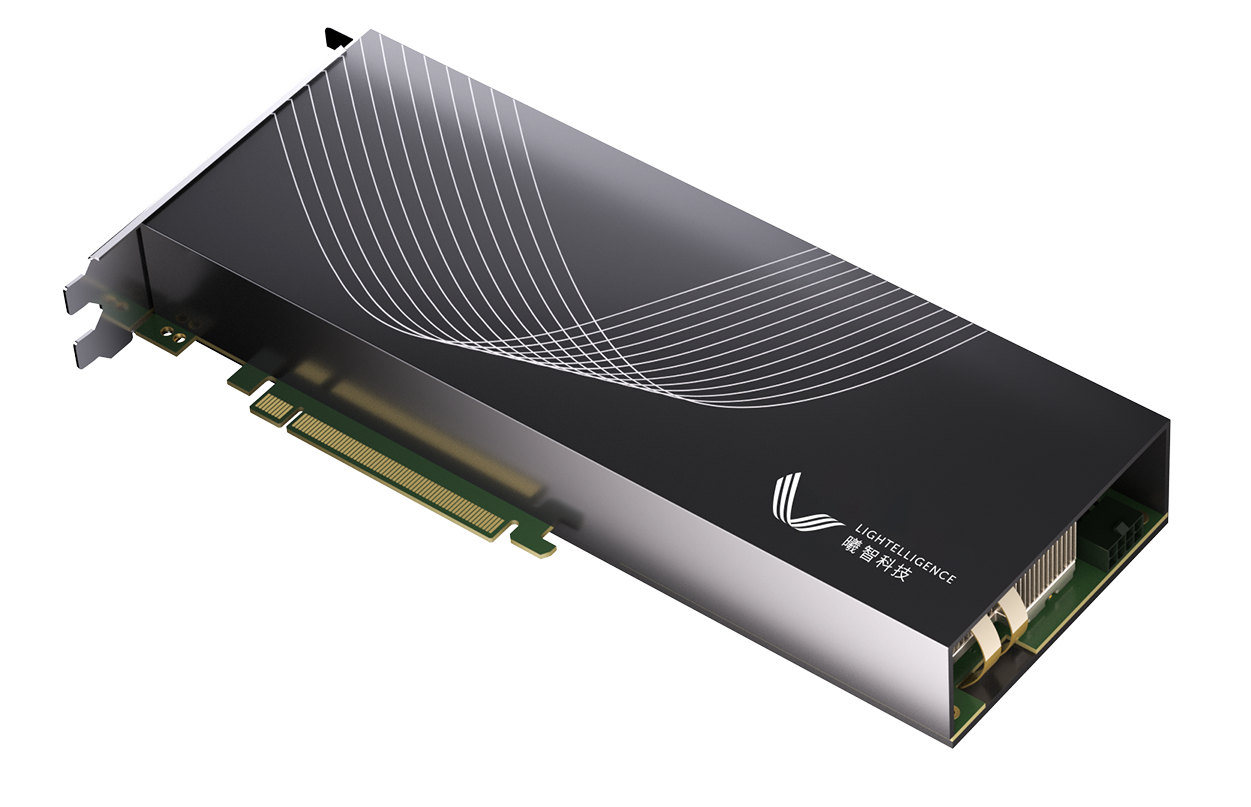

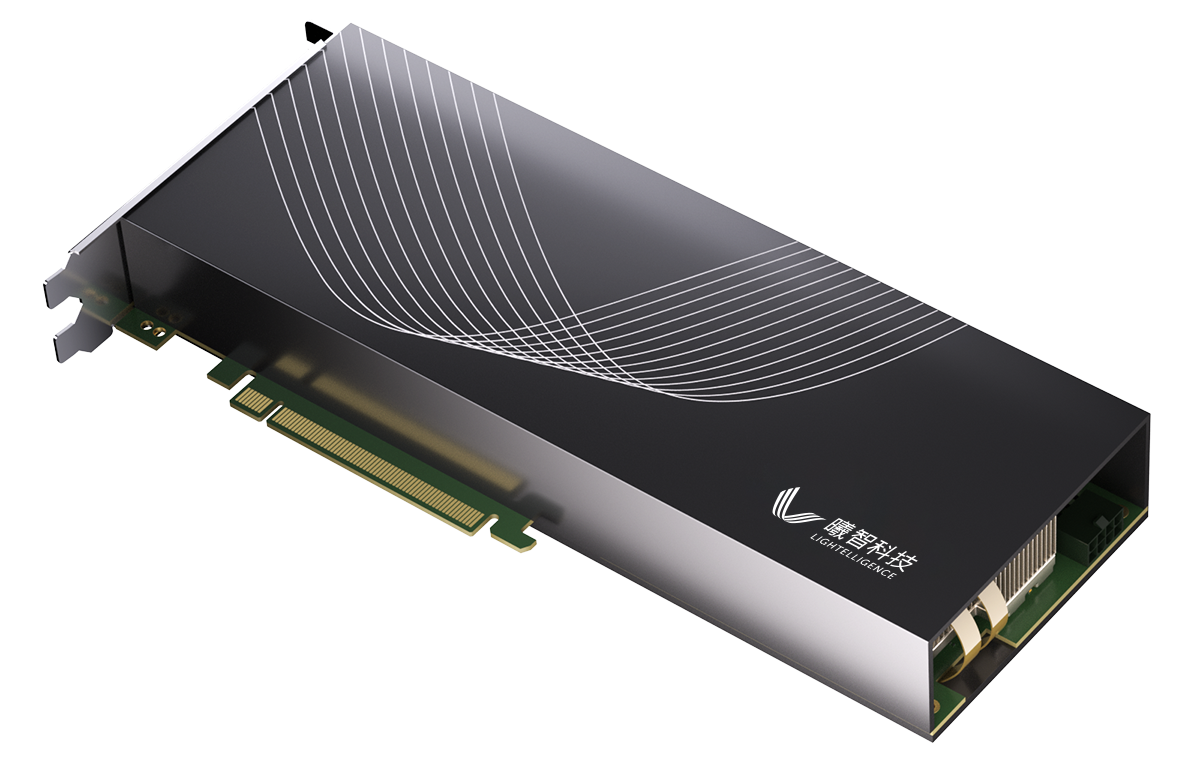

曦智天枢(PACE® 2)是曦智科技于2025年推出的一款集可编程性、通用性以及先进封装技术于一体的光电混合计算加速卡,其光学处理单元(OPU)核心大支持到128×128矩阵规模,具备复杂可编程性,允许用户通过API自由配置计算矩阵系数。

通过PCIe Gen4x16高速接口,天枢可无缝集成现有计算机系统,适用于多种高性能计算场景。旨在满足人工智能、复杂数据分析及其他数据密集型应用带来的算力需求。

  • b1_img01.png
    b1svg1.svg

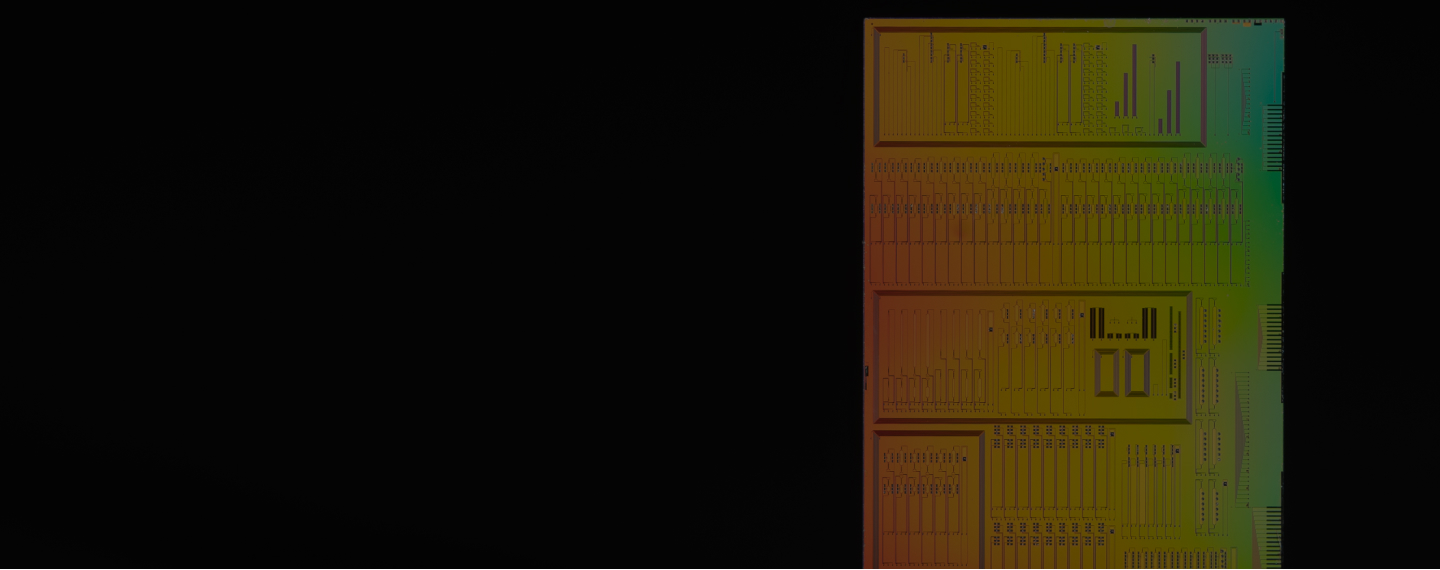

    光电混合算⼒

    开创性地将光学计算融⼊电计算领域,实现通⽤计算功能

  • b1_img02.png
    b1_img02.svg

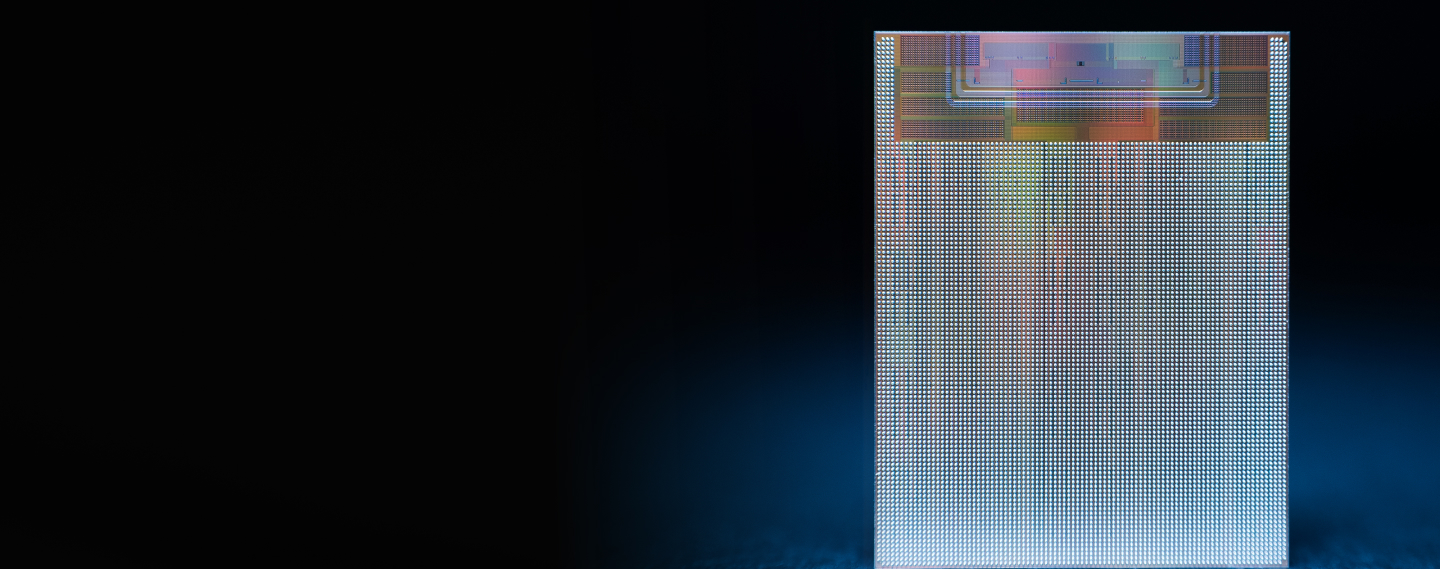

    新架构设计

    最大光计算矩阵128x128

  • b1_img03.png
    b1_img03.svg

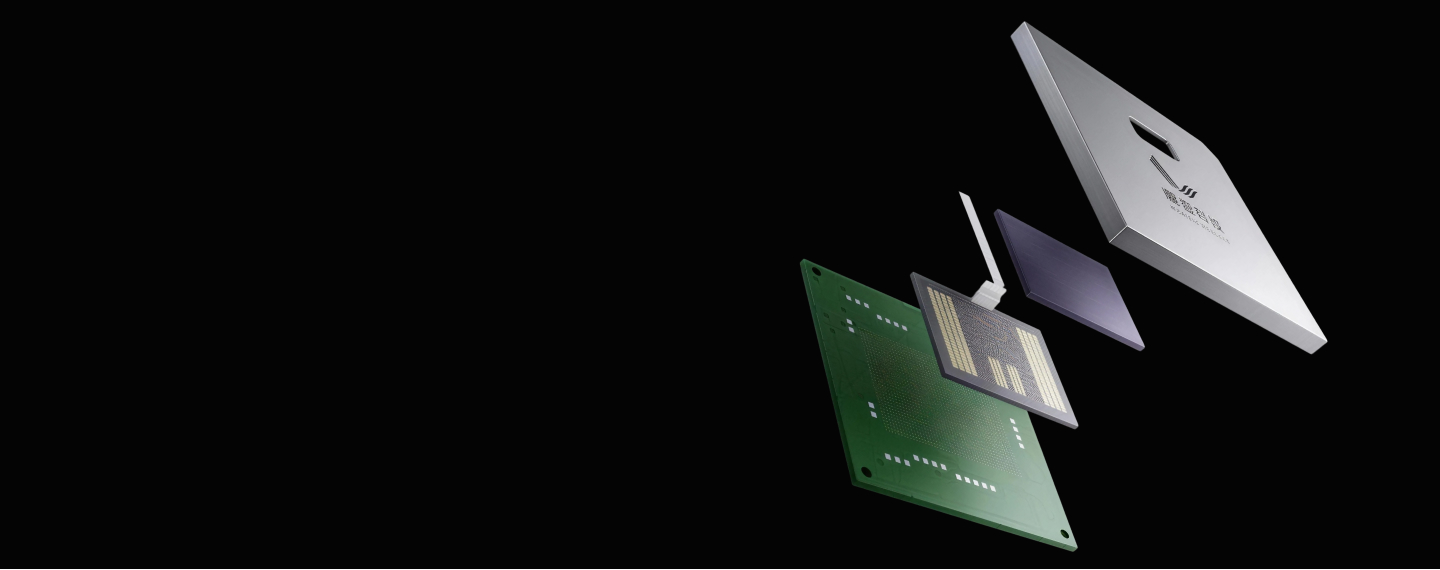

    3D TSV先进封装技术

    实现高效集成与封装,集成光子器件数量超4万个

  • b1_img04.png
    b1svg4.svg

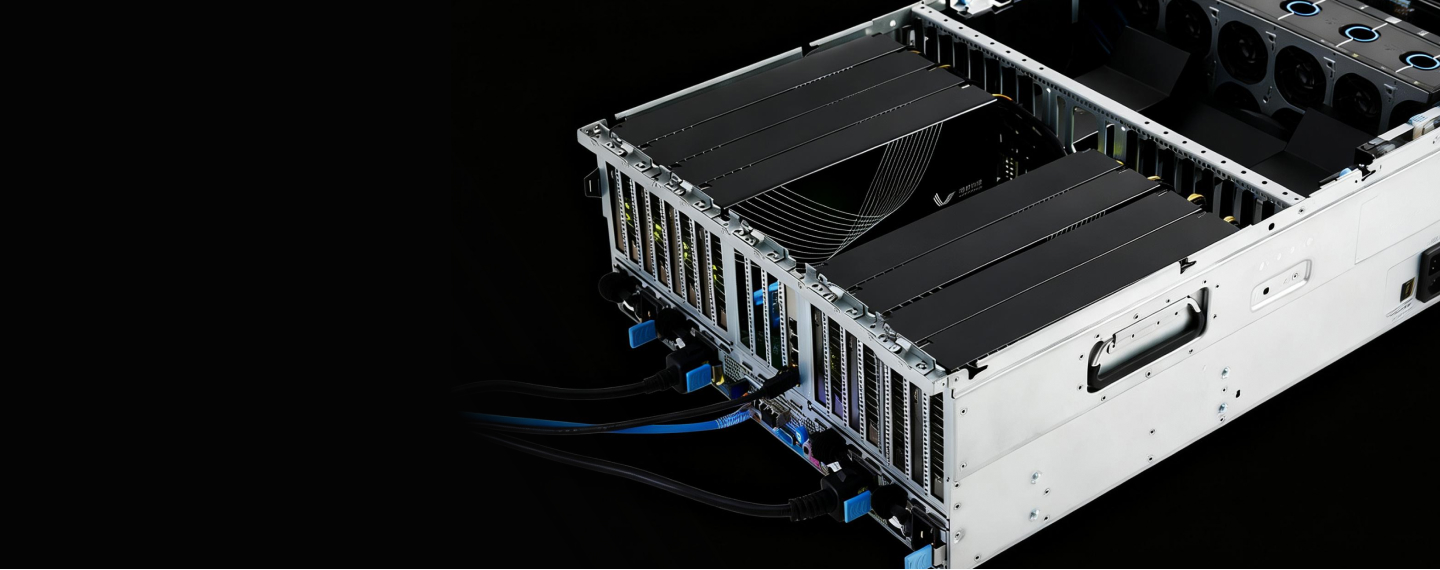

    商用算法应用

    首次实现光电混合计算在复杂商业化模型中的应用

数据参数

  • b1_icon011.svg
    光电异构计算

    芯片架构创新

  • b1_icon012.svg
    128x128光学张量处理单元

    光芯片(PIC)核心

  • b1_icon01.svg
    电张量加速计算单元和光计算控制单元

    电芯片(EIC)核心

  • b1_icon02.svg
    1GHz

    芯片主频

  • b1_icon08.svg
    200ps

    PIC 时延

  • b1_icon03.svg
    INT/UINT8 INT/UINT4

    EIC 计算精度支持

  • b1_icon04.svg
    INT4/UINT4

    PIC计算精度支持输入

  • b1_icon05.svg
    INT4/INT8/INT16

    PIC计算精度支持输出

  • b1_icon06.svg
    32 TOPs

    EIC 峰值算力

应用场景

光子计算正在AI for Science、生物医药、金融工程、材料发现等领域加速商业化落地

  • b1_img05.png
    金融工程

    数据分析及金融产品设计

  • 01.png
    电子设计自动化(EDA)

    辅助复杂集成电路的设计及验证

  • 02.png
    AI相关任务

    影像分析、图像识别及工业质量检测

b1_img08.png b1_img08.png

让您的数据更高效的运算

共同推动光⼦计算⽣态体系的构建
